दो शॉट मोल्डिंग

दो {{0}शॉट इंजेक्शन मोल्डिंग{{1}जिसे मल्टी{2}शॉट या डबल{3}इंजेक्शन मोल्डिंग{{4}के रूप में भी जाना जाता है, एक विशेष ओवरमोल्डिंग प्रक्रिया है जिसमें दो अलग-अलग सामग्रियों को एक ही चक्र में एक साथ ढाला जाता है। इस तकनीक में आमतौर पर उपस्थिति, पकड़, एर्गोनॉमिक्स, पर्यावरणीय प्रतिरोध या प्रभाव शक्ति को बढ़ाने के लिए एक कठोर प्लास्टिक सब्सट्रेट पर थर्मोप्लास्टिक इलास्टोमेर (टीपीई) जैसी माध्यमिक सामग्री को जोड़ना शामिल होता है।

दो {{0}शॉट इंजेक्शन मोल्डिंग {{1} को 2 {{4}शॉट मोल्डिंग, 2K मोल्डिंग, मल्टी {5}शॉट मोल्डिंग, या मल्टीलेयर इंजेक्शन मोल्डिंग के रूप में भी जाना जाता है {{6}एक उन्नत इंजेक्शन मोल्डिंग प्रक्रिया है जिसका उपयोग एक ही विनिर्माण चक्र में मल्टीलेयर, मल्टी कलर, या मल्टी {8} सामग्री भागों का उत्पादन करने के लिए किया जाता है। यह विधि द्वितीयक असेंबली या ओवरमोल्डिंग चरणों को समाप्त करके उत्पादन को सुव्यवस्थित करती है, जिसके परिणामस्वरूप लागत प्रभावी, कुशल और उच्च गुणवत्ता वाला तैयार उत्पाद प्राप्त होता है।

सामग्रियों के बीच एक मजबूत बंधन सुनिश्चित करने के लिए, उपयोग किए जाने वाले दो रेजिन रासायनिक रूप से संगत होने चाहिए। उचित सामग्री युग्मन अतिरिक्त चिपकने वाले या फास्टनरों की आवश्यकता के बिना, मोल्डिंग के दौरान परतों के बीच उत्कृष्ट आसंजन की अनुमति देता है।

दो {{0}शॉट मोल्डिंग प्रक्रिया सौंदर्यशास्त्र (रंग और फिनिश), स्पर्श अनुभव और कार्यात्मक प्रदर्शन के संदर्भ में अंतिम उत्पादों को बढ़ाती है। यह व्यापक डिज़ाइन लचीलापन भी प्रदान करता है, जिससे विशिष्ट उपयोगकर्ता प्राथमिकताओं और एप्लिकेशन आवश्यकताओं के अनुरूप अनुकूलित समाधान सक्षम होते हैं।

दो {{0}शॉट मोल्डिंग के लिए एक विशेष दो{1}शॉट इंजेक्शन मोल्डिंग मशीन और सटीक रूप से इंजीनियर किए गए मोल्ड के उपयोग की आवश्यकता होती है। उचित संबंध और संरचनात्मक अखंडता सुनिश्चित करने के लिए मोल्ड डिज़ाइन को दोनों सामग्रियों के प्रवाह व्यवहार, शीतलन विशेषताओं और ठोसकरण गुणों पर विचार करना चाहिए।

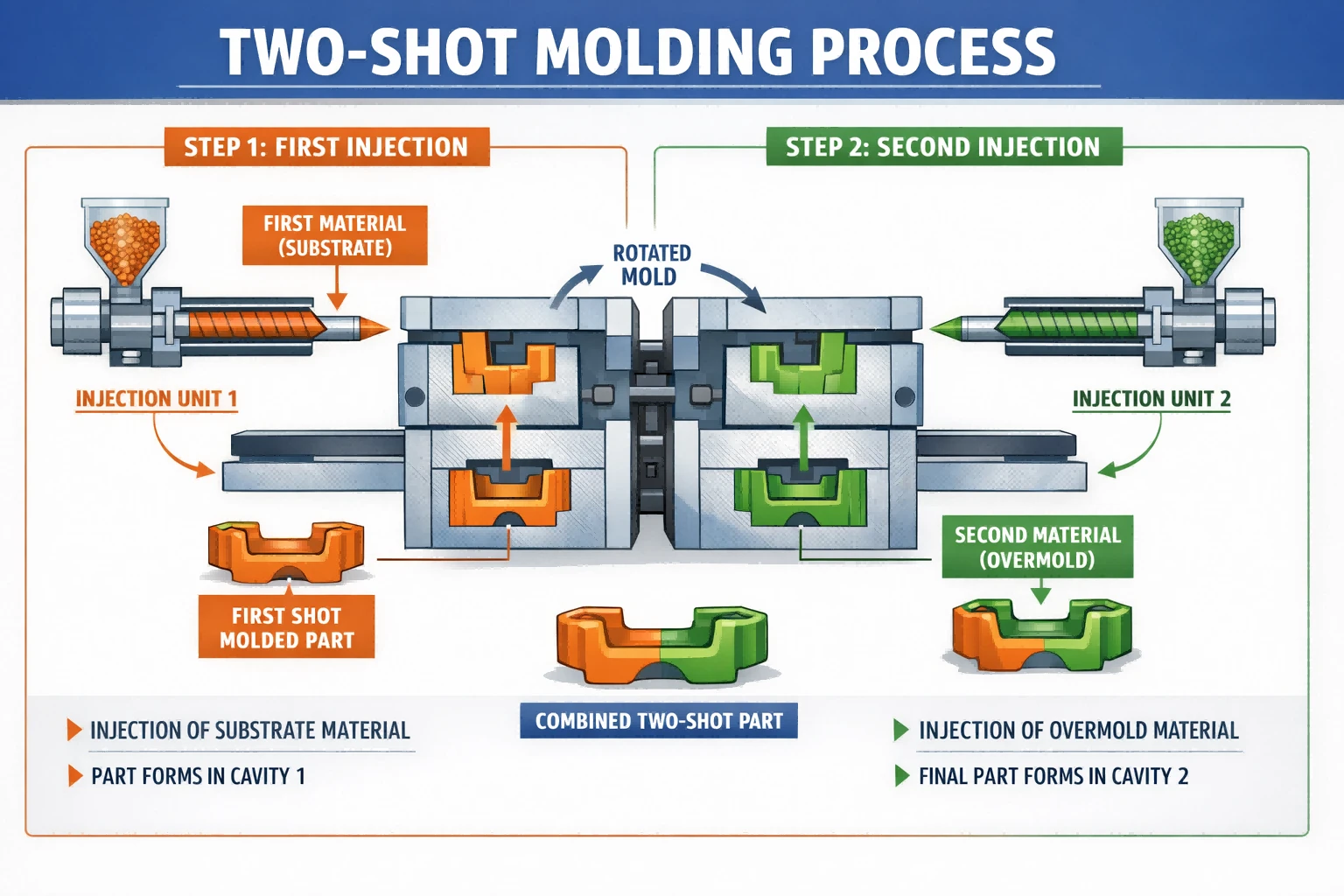

1. पहला इंजेक्शन

प्रक्रिया इंजेक्शन इकाइयों में से एक के माध्यम से मोल्ड में पहली सामग्री के इंजेक्शन के साथ शुरू होती है। यह उत्पाद की आधार परत या कोर बनाता है। इस चरण के बाद, आंशिक रूप से ढाला गया घटक सांचे के भीतर ही रहता है या अगले चरण के लिए पुनः स्थापित हो जाता है।

2. मोल्ड रोटेशन या शिफ्टिंग

मशीन के डिज़ाइन के आधार पर, मोल्ड या घटक को दूसरे इंजेक्शन स्टेशन के साथ संरेखित करने के लिए या तो घुमाया जाता है या पार्श्व रूप से स्थानांतरित किया जाता है। यह चरण अधिकांश दो {{1}शॉट मोल्डिंग सिस्टम में स्वचालित है और निर्बाध संरेखण के लिए महत्वपूर्ण है।

3. दूसरा इंजेक्शन

एक बार जब पहली सामग्री पर्याप्त रूप से जम जाती है और स्थापित हो जाती है, तो दूसरी सामग्री को एक अलग इंजेक्शन इकाई के माध्यम से इंजेक्ट किया जाता है। यह परत भाग को पूरा करने के लिए पहली सामग्री से जुड़ती है। रासायनिक और यांत्रिक आसंजन सुनिश्चित करने के लिए बॉन्डिंग प्रक्रिया में सटीक तापमान, दबाव और समय नियंत्रण की आवश्यकता होती है।

4. शीतलन एवं जमना

दोनों सामग्रियों को सांचे के भीतर ठंडा और जमना चाहिए। यह चरण आयामी सटीकता और एक मजबूत अंतर-सामग्री बंधन प्राप्त करने के लिए महत्वपूर्ण है। उचित शीतलन प्रणाली डिज़ाइन समान तापमान वितरण और नियंत्रित संकोचन सुनिश्चित करता है।

5. साँचे का खुलना और बाहर निकलना

पूरी तरह जमने के बाद, सांचा खुल जाता है और तैयार दो सामग्री घटक बाहर निकल जाते हैं। परिणाम एकीकृत सुविधाओं, रंगों या सामग्रियों के साथ एक उच्च गुणवत्ता वाला, बहुक्रियाशील हिस्सा है।

1. लागत-प्रभावशीलता

दो {{0}शॉट इंजेक्शन मोल्डिंग असेंबली, वेल्डिंग, या चिपकने वाली बॉन्डिंग जैसी माध्यमिक प्रक्रियाओं को समाप्त करके समग्र विनिर्माण लागत को कम करता है।

जटिल असेंबली टूलींग की कोई आवश्यकता नहीं

कम उत्पादन चरण=ने श्रम लागत और चक्र समय को कम कर दिया

कम सामग्री अपशिष्ट और कम भाग संख्याएँ

2. उन्नत उत्पाद गुणवत्ता

दो {{0}शॉट मोल्डिंग से थर्मोप्लास्टिक उत्पादों की उपस्थिति, प्रदर्शन और स्थायित्व में उल्लेखनीय सुधार होता है:

बेहतर सौंदर्यशास्त्र: अनेक रंग या बनावट देखने में आकर्षक, उच्च गुणवत्ता वाले उत्पाद बनाते हैं।

बेहतर एर्गोनॉमिक्स: मुलायम {{0}स्पर्श वाली सतहें पकड़ और उपयोगकर्ता के आराम में सुधार करती हैं{{1}उपकरणों, चिकित्सा उपकरणों और हैंडहेल्ड इलेक्ट्रॉनिक्स के लिए आदर्श।

सुपीरियर सीलिंग: रबर जैसी सामग्री जैसे टीपीई या सिलिकॉन सख्त सील बनाते हैं, जो जलरोधी या धूलरोधी अनुप्रयोगों में उपयोगी होते हैं।

कठोर-नरम सामग्री संयोजन: संरचनात्मक मजबूती और उपयोगकर्ता के आराम दोनों के लिए नरम ओवरले के साथ कठोर संरचनाओं की अनुमति देता है।

मिसलिग्न्मेंट में कमी: क्योंकि दोनों सामग्रियों को एक ही उपकरण में ढाला जाता है, पारंपरिक ओवरमोल्डिंग की तुलना में भाग संरेखण अधिक सटीक होता है।

अधिक जटिल डिज़ाइन: जटिल ज्यामिति और कार्यात्मक घटकों के एकीकरण को सक्षम बनाता है जो एकल सामग्री मोल्डिंग के साथ संभव नहीं है।

मजबूत सामग्री बंधन: सामग्रियों के बीच एक रासायनिक और यांत्रिक बंधन पैदा करता है, उत्पाद स्थायित्व और जीवनचक्र को बढ़ाता है।

3. डिजाइन बहुमुखी प्रतिभा

दो -शॉट इंजेक्शन मोल्डिंग अत्यधिक बहुमुखी है और सामग्री और अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करता है:

संगत सामग्री संयोजन: पीपी के साथ टीपीई, टीपीई के साथ नायलॉन, हार्ड/सॉफ्ट नायलॉन, थर्मोप्लास्टिक्स के साथ सिलिकॉन, आदि।

बहु-रंग और बहु-बनावट विकल्प: प्रदर्शन आवश्यकताओं को बनाए रखते हुए डिजाइनरों को स्वतंत्र रूप से नवाचार करने में सक्षम बनाता है।

लागू उद्योग: ऑटोमोटिव, चिकित्सा, उपभोक्ता इलेक्ट्रॉनिक्स, उपकरण, खिलौने और घरेलू उपकरण।

4. कुशल बहु-घटक असेंबली

पारंपरिक मोल्डिंग और असेंबली की तुलना में, दो {{0}शॉट मोल्डिंग उत्पादन को सरल बनाती है और दक्षता में सुधार करती है:

भाग समेकन: कई घटकों को एक ही ढाले हुए हिस्से में जोड़ता है, असेंबली चरणों को समाप्त करता है और भागों की संख्या को कम करता है।

बेहतर उत्पादन क्षमता: एक ही मशीन और उपकरण का उपयोग करके ढाली गई दो सामग्रियां=तेज़ चक्र, कम श्रम।

उच्च परिशुद्धता और दोहराव क्षमता: एक ही उपकरण के भीतर एक चक्र में ढाला गया, जिससे लगातार गुणवत्ता, कड़ी सहनशीलता और कम अस्वीकृति दर सुनिश्चित होती है।

कार्यात्मक एकीकरण सक्षम करता है: एकाधिक कार्यों (जैसे, पकड़, सीलिंग, संरचना) को एक ही भाग में एकीकृत किया जा सकता है।

1. सामग्री अनुकूलता

चुनौती: उचित आसंजन सुनिश्चित करने के लिए उपयोग की जाने वाली दो सामग्रियां रासायनिक और थर्मल रूप से संगत होनी चाहिए।

प्रभाव: असंगत सामग्रियों के परिणामस्वरूप उपयोग के दौरान कमजोर संबंध, प्रदूषण या पृथक्करण हो सकता है।

विचार: सामग्री युग्मन को परीक्षण के माध्यम से मान्य किया जाना चाहिए, और आपूर्तिकर्ताओं को संगतता डेटा (उदाहरण के लिए, पीसी या एबीएस के साथ टीपीई) प्रदान करना चाहिए।

2. डिज़ाइन जटिलता

चुनौती: दो {{0}शॉट मोल्ड एकल {{1}शॉट मोल्ड की तुलना में काफी अधिक जटिल होते हैं।

प्रभाव: मोल्ड को सटीक संरेखण, घूर्णी या स्लाइडिंग तंत्र और प्रत्येक सामग्री के लिए अलग गेटिंग की अनुमति देनी चाहिए।

विचार: डिजाइनरों को दोनों सामग्रियों की अलग-अलग सिकुड़न दरों, प्रवाह व्यवहार और शीतलन मांगों को ध्यान में रखना चाहिए।

3. भाग गुणवत्ता नियंत्रण

चुनौती: प्रक्रिया भिन्नताएं (उदाहरण के लिए, तापमान, इंजेक्शन गति, मोल्ड संरेखण) गुणवत्ता को प्रभावित कर सकती हैं।

प्रभाव: संभावित दोषों में शॉर्ट शॉट, फ्लैश, खराब बॉन्डिंग, वॉरपेज और रंग का गलत संरेखण शामिल हैं।

विचार: सख्त प्रक्रिया नियंत्रण, उन्नत निगरानी प्रणाली (उदाहरण के लिए, दबाव सेंसर), और लगातार गुणवत्ता निरीक्षण की आवश्यकता है।

4. उच्च टूलींग लागत

चुनौती: दो {{0}शॉट वाले मोल्ड के डिजाइन और निर्माण की प्रारंभिक लागत सिंगल{1}शॉट मोल्ड की तुलना में काफी अधिक है।

प्रभाव: पूंजी निवेश बढ़ता है, विशेष रूप से कम मात्रा में उत्पादन के लिए।

विचार: निवेश पर रिटर्न को अक्सर आंशिक समेकन और कम असेंबली श्रम के माध्यम से दीर्घकालिक बचत द्वारा उचित ठहराया जाता है।

5. लंबा उत्पादन समय

चुनौती: दो {{0}शॉट मोल्डिंग में अक्सर अतिरिक्त प्रक्रिया चरण शामिल होते हैं, जैसे मोल्ड रोटेशन या गुहाओं के बीच स्थानांतरण।

प्रभाव: मानक इंजेक्शन मोल्डिंग की तुलना में थोड़ा अधिक चक्र समय थ्रूपुट को कम कर सकता है।

विचार: मोल्ड डिज़ाइन को अनुकूलित करना (उदाहरण के लिए, रोटरी प्लेटिन या ट्रांसफर विधियों का उपयोग करना) और कुशल मशीनों को चुनने से देरी को कम किया जा सकता है।
